近年来，随着工业化进程的加快，技术的不断革新，导波雷达液位计的优势体现的越来越明显，例如测量效果不受真空、密度变化、压力变化、剧烈的空气流动及剧烈的温度变化等影响，被广泛应用于各种工况。即便如此优质的仪表，在测量中遇到一些问题也是不可避免的，今天我们来分析导波雷达液位计测量苯乙烯装置时会产生的问题和解决方法。

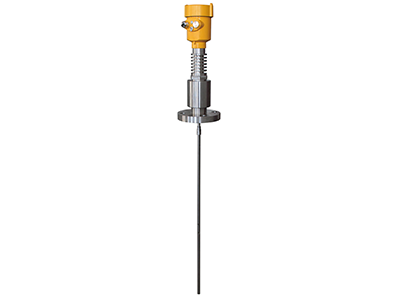

导波雷达液位计采用TDR原理和等效时间采样技术来测量发射和反射脉冲之间的时间差，采用等效时间采样技术，将纳秒级的传导时间放大到毫秒级，并通过优化的识别算法进行有效抑制和屏蔽虚假回波，从而达到准确测量的目的。导波雷达液位计在一些特殊工况下优势明显，例如，当罐内有搅动，介质波动较大时，底部固定的导波雷达测量比雷达液位计更稳定，而小罐内的液位测量，由于安装测量空间小，这时，导波雷达的优势就显露出来了。还有低介电常数条件下，雷达和导波雷达的测量原理都是基于介质介电常数的差异，由于普通雷达发射的波是发散的，当介质的介电常数太低时，信号太弱，测量不稳定，而导波雷达波沿导波杆传播信号，所以比较稳定。导波雷达还具有底部探测功能，导波雷达液位计可以根据底部回波信号对测量结果进行修正，使信号更加稳定准确。由于苯乙烯的生产过程具有高真空及易聚合等特点，所以使用导波雷达液位计比较合适。

导波雷达液位计安装在某工厂苯乙烯厂污水油罐后，出现液位波动大的问题。最开始，故障排除的重点一直在参数设置上，但多次调整相关参数后问题仍未完全解决。随后通过观察导波雷达的回波曲线，发现导波雷达物位计的探头末端有很强的正向回波信号，并且在安装法兰侧存在异常的参考回波。经专业人员分析，这就是导致导波雷达液位计不能正常使用的原因。找到原因后，扩大仪器安装短管直径，将原来的DN40mm改为DN80mm，异常参考回波信号消失。对于底部正向回波异常，是因为导波雷达液位计末端与容器内的加热线圈接触，信号接地，导致雷达波与容器短路，产生强烈的正向回声，于是将导波雷达液位计的探头剪短，调试运行后的回波曲线达到理想状态，罐体液位指示准确，仪表测量准确。

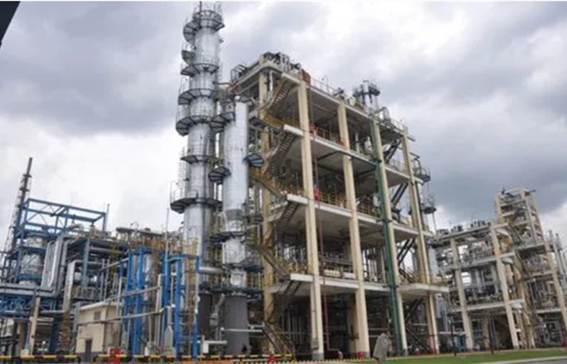

（图源网络）

无论是导波雷达液位计还是雷达液位计测量时比较常见的问题，除了本文所写的液位波动，还有显示屏无显示，跳变，死机等等，当问题出现时不必惊慌，认真排查原因，一般情况下根据现场情况进行调试就可以解决。
