在工业测量中导波雷达液位计与磁翻板式液位计都是比较常见的测量仪表，它们应用都比较广泛，但是又各有优势和局限性。今天通过一个测量压缩机液击实验设备的案例，比较两种液位计有何区别。

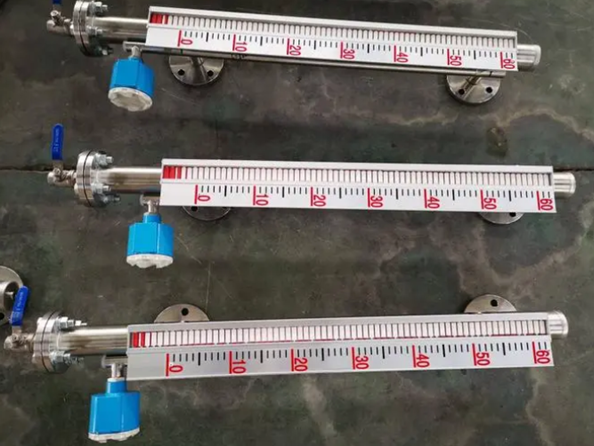

首先在精度方面，涡旋压缩机液击测试规范要求液位测量精度在±0.5L之间。但在某型大冷却吨液击实验设备的设计中，由于实验室的布置和试验单元的空间，液罐筒的外径不应小于323mm。如果使用磁翻板液位计，测量精度为±10mm的前提下，计算出的液位测量精度仅为±0.75L，不能满足测试规范要求。在直接测量模式下，10米内导波雷达液位计的测量精度为±3mm，计算得到的测量精度为±0.23L，完全满足测试要求。其次，在介质密度方面，磁翻板液位计浮子的材料选择与介质密度有关。在涡旋压缩机的液击实验过程中，液罐内介质的密度随实验工质和工况冷凝温度的变化而变化。特别是近年来，制冷剂逐渐转向低全球变暖潜能值，新的制冷剂不断涌现，考虑到未来实验条件可能发生的变化，液罐内介质的密度将在0.6g/cm3到1.3g/cm3之间变化。因此不可能在表中选择一个合适的浮子来涵盖所有的实验条件，而导波雷达液位计测量与介质密度无关，非常适合介质密度动态变化的液位测量。

（图源网络）

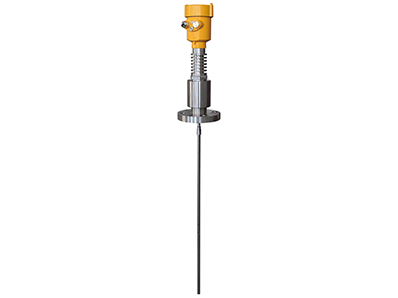

导波雷达液位计的工作原理是基于电磁波的时域反射原理，电磁波发生器产生一个沿探测杆向下传送 的电磁脉冲波。当电磁波遇到被测介质表面时，部分脉 冲被反射形成回波并沿相反路径返回到脉冲发射装置， 用超高速计时电路精确的测量出脉冲波的传导时间，而发射装置与被测介质表面的距离同传导时间成 正比，经计算就可得到液位高度。导波雷达液位计可采用多种安装方式，可采用螺纹、法兰连接，还可以选择顶部安装或侧面安装。介电常数、密度、压力和温度的变化对测量没有影响，信号波在导体中传输，液位波动对测量精度的影响很小。并且没有会磨损和损坏的机械运动部件，易维护节省成本。

综上表明，导波雷达液位计测量精度高，安装灵活紧凑，节省大量空间，选用导波雷达液位计比磁翻板式液位计更合适。
