前些天，有朋友来问雷达液位计适合测量内浮顶甲醇储罐吗，那么今天小编就这个问题，做一个简单的分析。

我们先来看看内浮顶甲醇储罐有哪些特点，甲醇储罐中的介质为精制甲醇液体，它·是一种无色、有酒精味且易挥发的液体。为了减少甲醇液体在罐内的蒸发损失，其罐体设计为带内浮顶的立式罐。因为内浮顶浮在液面上，液位测量有一定的特殊性，因此选择一种适合内浮顶储罐的液位计非常重要。

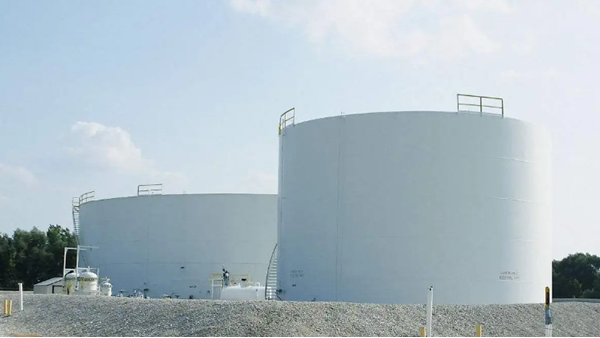

（图源网络）

再来看看雷达液位计的测量原理，雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成液位信号。探头发出高频脉冲在空间以光速传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为液位信号。

根据两者的特点来看，雷达液位计是可以测量内浮顶甲醇储罐的，主要有两种方法，一种是无导管液位测量，另一种是设置导管的液位测量。但是两种方法都需要进行假液位校正，也各有优缺点。

无导管液位测量，雷达液位计直接安装在罐顶，它发射电磁波打在内浮顶罐中浮板的上表面。雷达液位计接收浮动板上表面反射的回波，以计算浮动板在液位上的高度。这种方法的好处是安装比较简单，省力省钱。

同时也有缺点，首先由于电磁波是从内部浮动板返回和接收的，因此实际测量值是浮动板的高度，而不是液面的高度。有必要知道浮动板的厚度，以便减小浮动板的厚度，以获得液面的高度。其次内浮动板的不均匀或有角度的表面将导致雷达波反射偏离接收区域，导致测量误差。为了避免这方面的干扰，有必要考虑在现场浮动板表面添加合适的反射器。反射装置的反射强度和防腐性应该满足仪器的要求。并且由于没有导管的设计，储罐中的甲醇将不可避免地挥发，蒸汽将干扰雷达液位计发出的电磁波。另一方面，挥发性甲醇蒸汽会在雷达液位计的喇叭天线处形成冷凝液，从而影响测量。有必要对喇叭天线进行定期维护。

有导管的液位测量，从罐顶到罐底部设置导管，以穿透内部浮动板，导波管置于导向管内。发射的电磁波可以直接击中液位，并通过导管传回接收装置，以测量液位的高度。为了使雷达液位计获得从液位返回的单个电磁波，避免从罐底返回的电磁波的干扰，需要在导管底部增加一个45°反射器，以消除从罐底反射的信号。这种方法的优点是首先可以测量液面高度，而且使用带有导波管的导波雷达可以避免甲醇介质的低介电常数对测量的影响，还可以将外部干扰降低到最低。

缺点是安装相对复杂，投资成本高。打开内浮动板后，应考虑导管外壁与浮动板开口之间的密封。一种密封方法是采用弹性材料密封结构，用横截面积为梯形的聚氨酯软泡沫塑料填充橡胶密封袋，依靠泡沫塑料的压缩变形实现密封。密封材料上还设有固定钩板，用于固定密封塑料袋的位置，防止浮板下降时泡沫塑料翻起。
