在雷达液位计测量时，根据介质的特性，工况的复杂程度等，测量经常会产生一些问题，而产生假液位就是其中的一个比较常见问题。今天分上下两篇文章，以雷达液位计测量对二甲苯储罐为例子，全面分析测量时产生假液位的原因和解决办法。

精对苯二甲酸是一种重要的有机化工原料，主要用于化纤、包装材料和建材工业。目前，主要采用对二甲苯的空气氧化法生产，包括对二甲苯的氧化法和TA加氢精制两个装置，控制系统包括温度、压力、液位、流量等，其中液位控制非常重要。对二甲苯储罐与氧化反应器直接相连，因此对二甲苯储罐的液位控制非常重要。雷达液位计是一种非接触式测量仪表，受温度、压力、介质等工作条件影响很小，安装、操作、维护方便，应用范围广泛。近年来，PTA生产厂家逐渐采用雷达液位计替代部分传统液位计进行液位测量。

（图源网络）

雷达液位测量主要由电控元件和天线组成，雷达液位计的测量原理是利用微波从发送到返回的时间来测量液位，雷达物位计又分为微波脉冲雷达物位计和调频连续波雷达物位计。雷达液位计发射一定的脉冲脉冲微波在被测材料表面以固定频率反射天线接收反射回波信号并传送给电子电路反射回波信号与接收时间的时间差用于测量液体实际上水平。调频雷达液位测量天线发射的微波是频率可以线性调制的连续波，当天线接收到反射回波时，微波的频率发生变化，发射波与发射波之间的频率差。回波与测量参考点到液位表面积的距离成正比，从而计算出液位高度，PTA装置中主要采用脉冲雷达液位计。

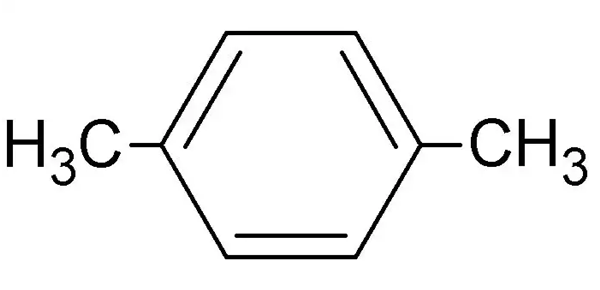

某工厂的对二甲苯储罐原来采用高频型脉冲雷达液位计，工作频率为25GHz，功率为5w，适用温度为一20—200℃，适用压力0—3MPa，采用喇叭形天线，最大量程为20m，测量精度为3lnnl。它可以连续测量储罐中的液体或浆料的液位，可以适用于高温高压，容易产生蒸气的液体，以及较低介电常数物料的液位测量，并且对于容器内的障碍物不敏感。储罐中对二甲苯的物性参数冷凝点为138.3℃，凝固点为13.3℃，介电常数为2.5。罐内温度16—40℃，压力为常压，罐外环境温度一8—40℃。使用一段时间后发现，在测量对二甲苯储罐液位时，雷达液位计测量显示液位较高(假液位)，假液位故障严重时导致对二甲苯料打不出来，并造成氧化反应器连锁停止进料，直接影响到生产。尤其在冬季当储罐外环境温度低于15℃时，雷达液位计显示假液位故障率很高。
