火电厂自动化程度越来越高，对液位测量仪表提出了多功能、智能化、可靠、高精度、免维护等更高要求。可以用于火电厂的液位计种类很多，今天我们分上下两篇文章，介绍三种液位测量仪表，分别是磁致伸缩液位计、导波雷达液位计和差压变送器，了解它们的原理，优势缺点，看看谁在火电厂中应用的更好。

（图源网络）

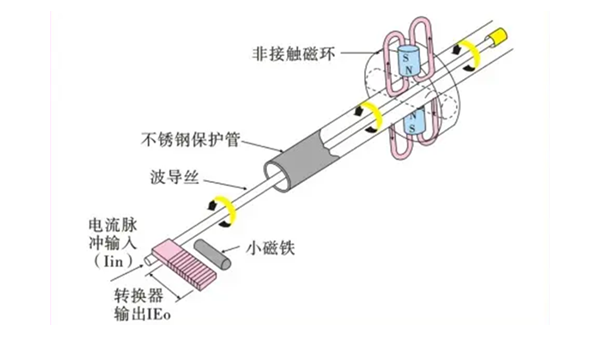

从原理上来看磁致伸缩液位计是根据磁致伸缩原理设计的，它在非磁性传感器上装有磁致伸缩线，顶部装有压磁传感器，每秒发送10个电流脉冲信号并触发。电流脉冲和磁浮子在磁致伸缩线上产生扭转电压波，通过磁致伸缩线传输到两端，测量压电传感器接收到的扭转电压波信号的初始脉冲与返回电压波之间的时间间隔，从而判断浮子的位置，即被测液位，并将其转换为成比例的4-20mA信号输出。导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。差压变送传感器作用在隔离膜片上，双面受压，通过密封液供给测量元件，经压电转换器处理为标准电信号输出。

从原理上来比较这三种液位测量仪表，磁致伸缩液位计是根据磁性浮子的位置来测量液位的，影响测量的因素是介质的密度，其它的例如介电常数、气相的组成、工作温度和压力对测量没有影响。影响导波雷达物位计测量的因素有介电常数、气相组成，温度和压力等对测量也有一定的影响。差压变送器是根据压差变化来测量液位的，影响测量结果的因素有很多，比如腔内真空或负压产生假读数 、管道内有气泡造成干扰、容器内的压力水的密度变化引起测量误差。

这就是从原理上可以看出的三种液位测量仪表的一些不同之处，也正是由于它们各自不同的原理，导致它们在实际应用中可以适应不同的工况，测量不同的介质。下篇文章我们将从三种液位计测量仪表的特性角度来分析它们，究竟谁可以在火电厂中更好的应用。
