简单介绍雷达液位计信号处理流程

作者: 编辑: 来源: 发布日期: 2022.09.08
信息摘要:
雷达液位计是通过对发射信号进行频率调制,将距离信号转换成线性频率信号,从而达到测距的目的测量仪表。所以说信号处理算法对雷达液位计测量是否准确…

雷达液位计是通过对发射信号进行频率调制,将距离信号转换成线性频率信号,从而达到测距的目的测量仪表。所以说信号处理算法对雷达液位计测量是否准确是否可靠,都有着重要的影响。我们必须要了解信号处理的流程,更好的了解雷达液位计,最终目的是更好的使用它从而达到最佳测量结果。

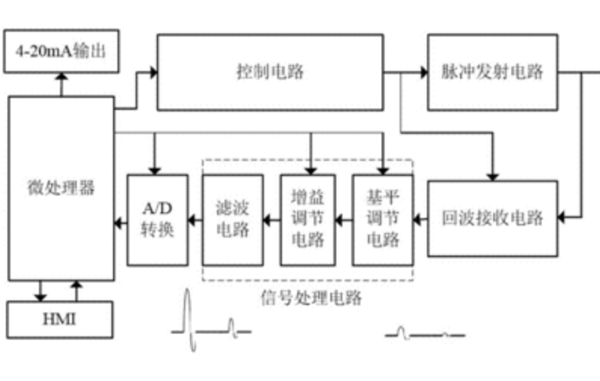

雷达液位计的信号处理步骤有四步,第一步是前期处理,包括采样和滤波,在雷达液位计的工程应用中,天线接收到的信号经过T/R分量接收后下变频为零中频信号,再经过低通滤波器得到比较平坦的回波信号,最后通过AID接收,存储成为接收数字的有效序列。在整个采样过程中,为了不对后期的信号处理造成太大的干扰,雷达液位计通常只对实际工况的测量范围进行采样。这个时域结果的宏观表示就是设定范围。然后要对数据进行一系列的处理,例如噪声数据处理和缺失数据处理。第二步是回波信号提取技术,可以有效提取回波信号的方法有,小波提取算法,利用小波变换将特征向量分解为小波金字塔结构,并对其进行归一化阈值算法处理。还有回波特征提取算法利用信号的时域特征,采用自适应算术平均法对信号进行处理。与传统阈值提取算法相比,针对单脉冲雷达回波信号的优缺点,工程上采用极值法对信号进行有效处理。极值法的基本思想是一次性提取雷达物位计回波信号中的极值点,然后从极值点中分离出有效目标反射电磁波。

微信图片_20220908154939

(图源网络)

第三步是工况筛选技术,一种是综合评判分析,主要基于基本电磁波的时域反射特性,但在实际工程应用中,会出现多种因素综合作用的结果。各种工业条件的数据量化。以下是综合评价分析的一般步骤:一、使用综合评价分析的前提是对各个工况的数据进行收集、整理、量化和检验。然后,根据不同的操作条件对各种参数进行加权。最后根据工况设置,对整个测量回波结果进行加权评分。识别和监控得分最高的回波以进行后续距离计算。另一种是动态分析,主要思想是以不断变化的液位信号为研究对象,利用雷达的动态目标跟踪技术和优化的自回归数据处理算法,最终找到符合实际和工业的回波液位。最后一步是距离计算技术,如果要将滤波后的液位信号转换成距离信息输出,则需要经过距离计算算法进行处理。根据测距节点选择方法的不同,计算液位距离最主流的方法是脉宽中值取样式、上升沿取样式、下降沿取样式,这三种。

4478b5fae8444de094be1e98d2fe1203

以上就是雷达液位计信号处理的流程,就像我开头所说,信号处理算法对雷达液位计的测量精确度、可靠性都起着重要作用。无论是雷达液位计行业中的技术人员或是使用者,都应该对这部分知识有所了解。
