      • HBRD-FMF21 调频雷达料位计 块状料
      HBRD-FMF21 调频雷达料位计 块状料

      测量介质：固体

      测量范围： 0.3m~150m

      过程连接：法兰≥DN80

      过程温度： -40～110℃

      过程压力： -0.1～0.3MPa

      天线尺寸： 78mm透镜天线 + 吹扫（或不带吹扫）

      天线材质：PTFE

      精       度： ±5mm

      防护等级： IP67

      中心频率： 123GHz

      发  射 角： 3°

      电       源：二线制/DC24V四线制/DC12~24V四线制/AC220V

      外       壳：铝/塑料/不锈钢

      信号输出：二线制/4...20mA/HART协议四线制4...20mA/ RS485 Modbus

      在线咨询
      全国热线

      400-1610-067

      产品概述 Product overview

      HBRD-FMF 系列传感器是120G调频雷达式物位测量仪表，测量距离可达150米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于高温高压等环境固体的测量。

      尊龙凯时-人生就是搏雷达物位计产品

      产品原理 The product principle

      调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差 δ f 与介质表面的距离 R 成一定比例关系： R= C （速度） *δ f （频率差） /2/ K （ 调频斜率）。因为光速 C和调频斜率 K 已知，因此估算出频率差 δ f ， 便可得到雷达安装位置料面的距离 R ，再通过已知的罐体总高，减去雷达到料面的空间距离（简称空高），得出料位的高度。

      原理

      防护等级 Protection grade

      尊龙凯时-人生就是搏

      本仪表完全满足防护等级IP66/67的要求，请确保电缆密封头的防水性。如图
      如何确保安装满足IP67的要求：
      请确保密封头未受损。
      请确保电缆未受损。
      请确保所使用的电缆符合电气连接规范的要求。
      在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
      请拧紧电缆密封头，见②
      请将未使用的电气接口用盲堵堵紧，见③

      咨询热线：400-161-0067

      立即咨询

      产品规格 Product specificatioN

      HBRD902型号 26G雷达物位计

      测量介质：固体
      测量范围：0.3m~150m
      过程连接：法兰≥DN80
      过程温度：-40～110℃
      过程压力：-0.1～0.3MPa
      精       度： ±5mm
      防护等级：IP67
      频率范围：123GHz
      电源：两线制(DC24V)/四线制(DC12V~24V)/四线制（AC220V)
      防爆等级：Exia ⅡC T6 Ga / Exd IIC T6 Gb
      外壳：铝/塑料/不锈钢
      信号输出：二线制4...20mA/HART协议/四线制4...20mA /RS485 Modbus

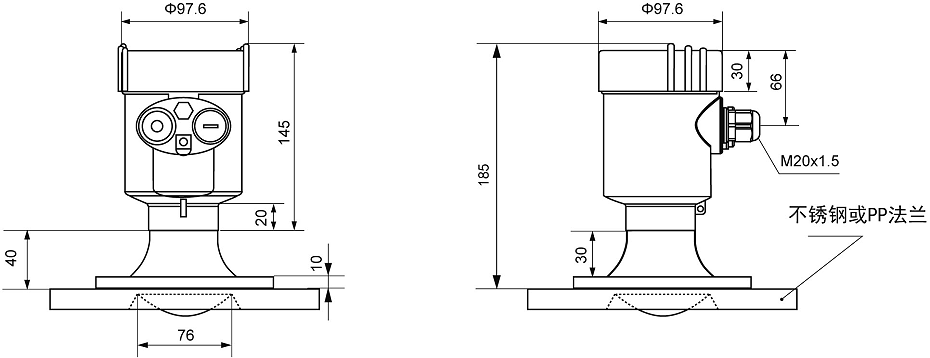

      外观尺寸 Appearance of size

      13

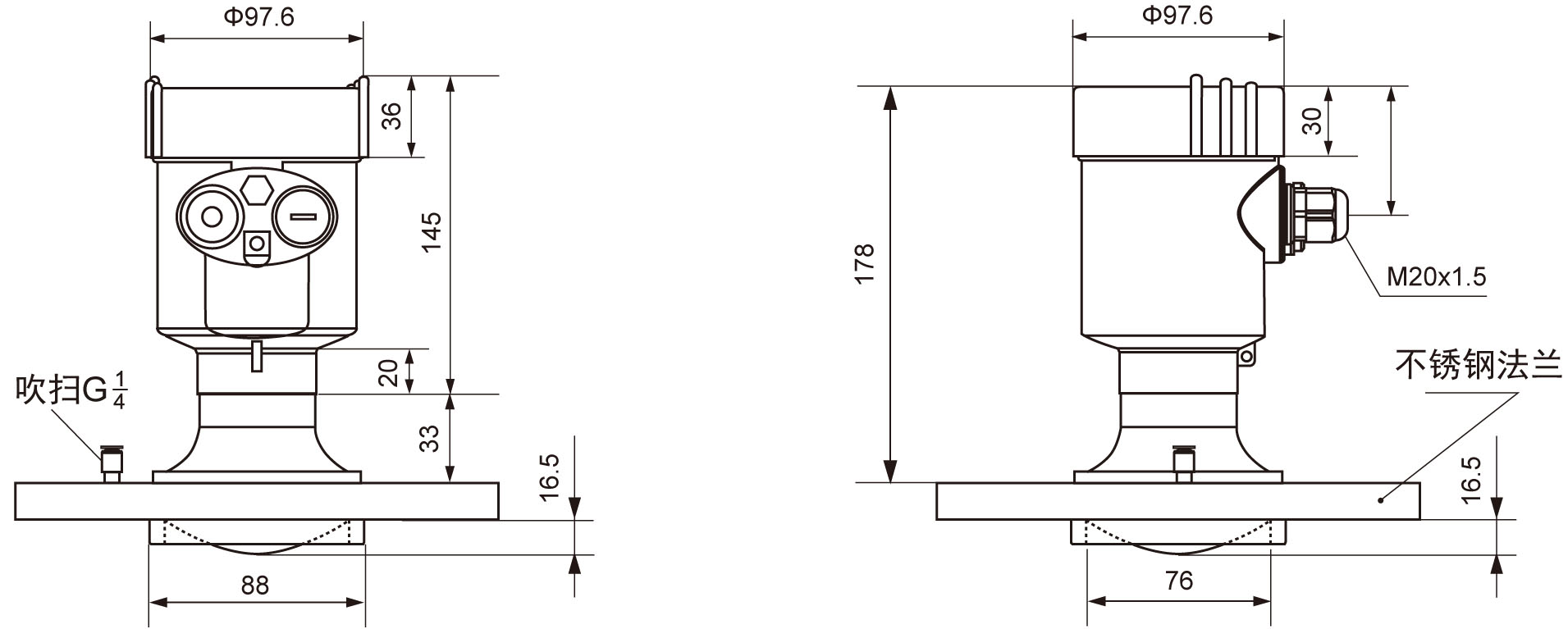

      带吹扫型

      21.2

      不带吹扫型

      技术参数 Technical parameters

      过程链接 法兰
      材质 304不锈钢、PP
      外壳 外壳和外壳之间的密封 硅橡胶
      外壳视窗 聚碳酸酯
      接地端子 不锈钢
      供电电压 四线制 标准型 （12~24）V DC
      功耗 max80mA DC24V/2W
      允许波纹 ＜100Hz Uss＜1V
      （100~100K）Hz Uss＜10mV
      双腔外壳 (198~242)V AC 四线制
      100V AC 四线制
      电缆参数 电缆入口/插头 1个M20x1.5电缆入口
      1个盲堵M20×15
      接地端子 导线横截面2.5mm2
      输出参数 输出信号 （4~20）mA/RS485Modbus
      分辨率 1mm
      故障信号 电流输出不变；20.5mA;22mA;3.9mA
      积分时间 (0~20)s，可调
      盲区 0.1m/0.2m/0.3m
      最大测量间隔 150米
      测量间距 大约1秒（取决于参数设置）
      调整时间 大约1秒（取决于参数设置）
      调整时间工作存储及运输温度
      		 （-40~80）℃
      过程温度
      		 HBRD-FMF11 -40~80℃
      HBRD-FMF12 -40~110℃
      HBRD-FMF13 -40~110℃
      HBRD-FMF15 -40~200℃
      HBRD-FMF21 -40~110℃
      相对湿度
      		 ＜95%
      压力
      		 Max2.5MPa
      耐震
      		 机械震动10m/s2,(10~150)Hz

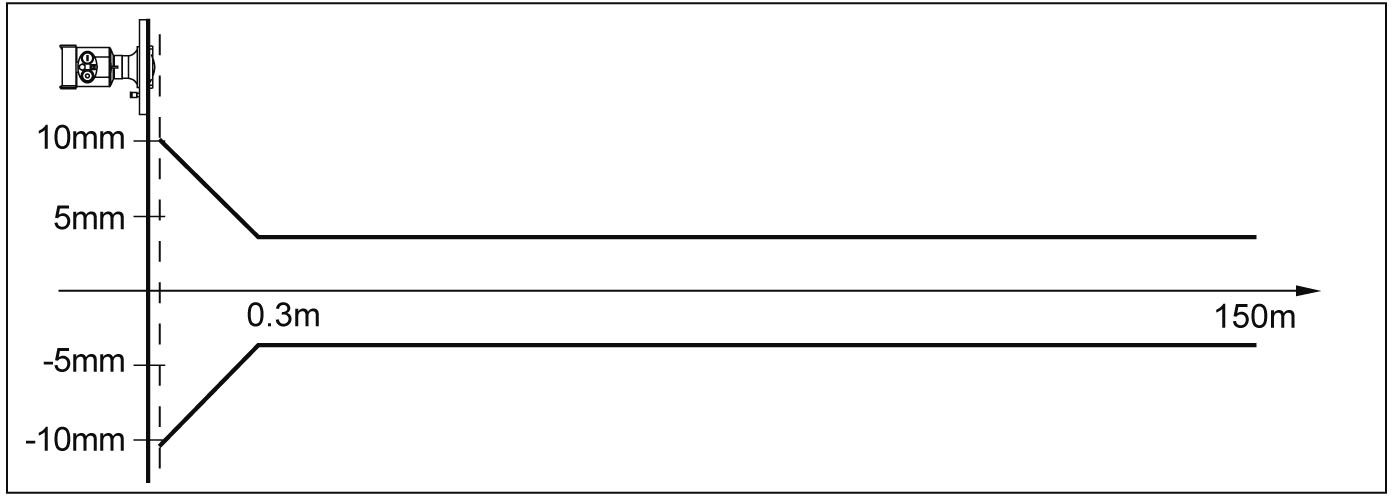

      仪表线性 Instrument linearity

      13.1

      安装要求 Installation requirements

      仪表在安装时避免安装在入料口的上方，尽量避开各种影响信号的物体，如搅拌桨等


      ● 在极端复杂的工况下，以雷达安装点为中心，半径20cm的区域内没有任何障碍物，仪表即可正常工作。

      尊龙凯时-人生就是搏产品安装要求


      尊龙凯时-人生就是搏产品安装要求

      有不能安装在入料口上方，仪表下方不能有障碍物

      尊龙凯时-人生就是搏产品安装要求

      在极端复杂的工况下，以雷达安装点为中心，半径20cm的区域内没有任何障碍物，仪表即可正常工作。
