    • HBRD-FMF15 调频雷达物位计
    • HBRD-FMF15 调频雷达物位计

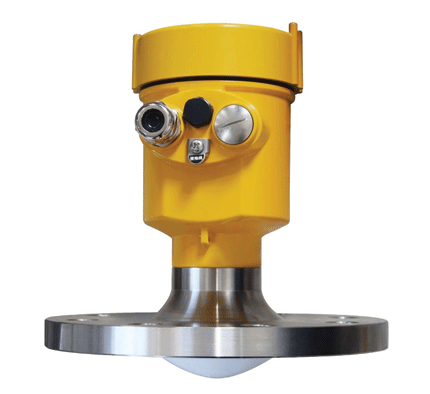

    HBRD-FMF15 调频雷达物位计

    测量介质：液体

    测量范围： 0.1m~35m

    过程连接：法兰≥DN80

    过程温度： -40～200℃

    过程压力： -0.1～2.5MPa

    天线尺寸： 78mm透镜天线

    天线材质：PTFE/整体填充

    精       度： ±2mm

    防护等级： IP67

    中心频率： 123GHz

    发  射 角： 3°

    电       源：二线制/DC24V四线制/DC12~24V四线制/AC220V

    外       壳：铝 /塑料 /不锈钢

    信号输出：二线制/4...20mA/HART协议四线制4...20mA/ RS485 Modbus

    在线咨询
    全国热线

    400-1610-067

    产品概述 Product overview

    HBRD-FMF 系列传感器是120G调频雷达式物位测量仪表，测量距离可达35米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于高温高压等环境液体的测量。

    尊龙凯时-人生就是搏雷达物位计产品

    产品原理 The product principle

    调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差 δ f 与介质表面的距离 R 成一定比例关系： R= C （速度） *δ f （频率差） /2/ K （ 调频斜率）。因为光速 C和调频斜率 K 已知，因此估算出频率差 δ f ， 便可得到雷达安装位置料面的距离 R ，再通过已知的罐体总高，减去雷达到料面的空间距离（简称空高），得出料位的高度。

    原理

    防护等级 Protection grade

    尊龙凯时-人生就是搏

    本仪表完全满足防护等级IP66/67的要求，请确保电缆密封头的防水性。如图
    如何确保安装满足IP67的要求：
    请确保密封头未受损。
    请确保电缆未受损。
    请确保所使用的电缆符合电气连接规范的要求。
    在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
    请拧紧电缆密封头，见②
    请将未使用的电气接口用盲堵堵紧，见③

    咨询热线：400-161-0067

    立即咨询

    产品规格 Product specificatioN

    HBRD902型号 26G雷达物位计

    测量介质：液体
    测量范围：0.1m~35m
    过程连接：法兰≥DN80
    过程温度：-40～200℃
    过程压力：-0.1～2.5MPa
    精       度：±2mm
    防护等级：IP67
    频率范围：123GHz
    电源：两线制(DC24V)/四线制(DC12V~24V)/四线制（AC220V)
    防爆等级：Exia ⅡC T6 Ga / Exd IIC T6 Gb
    外壳：铝/塑料/不锈钢
    信号输出：二线制4...20mA/HART协议/四线制4...20mA /RS485 Modbus

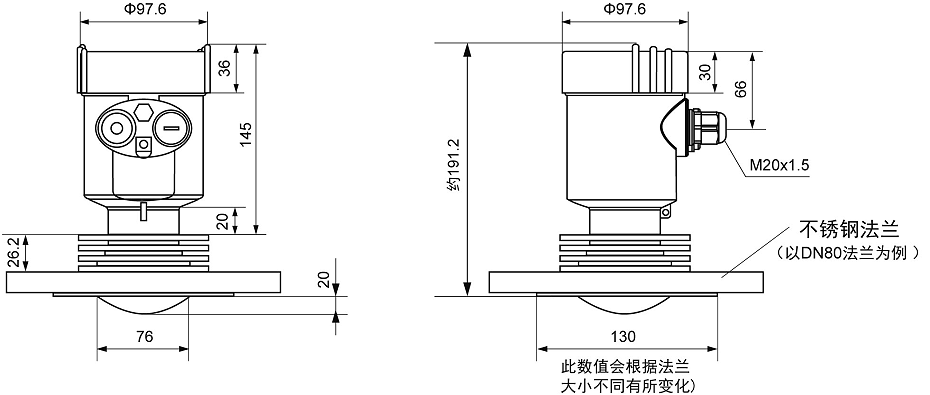

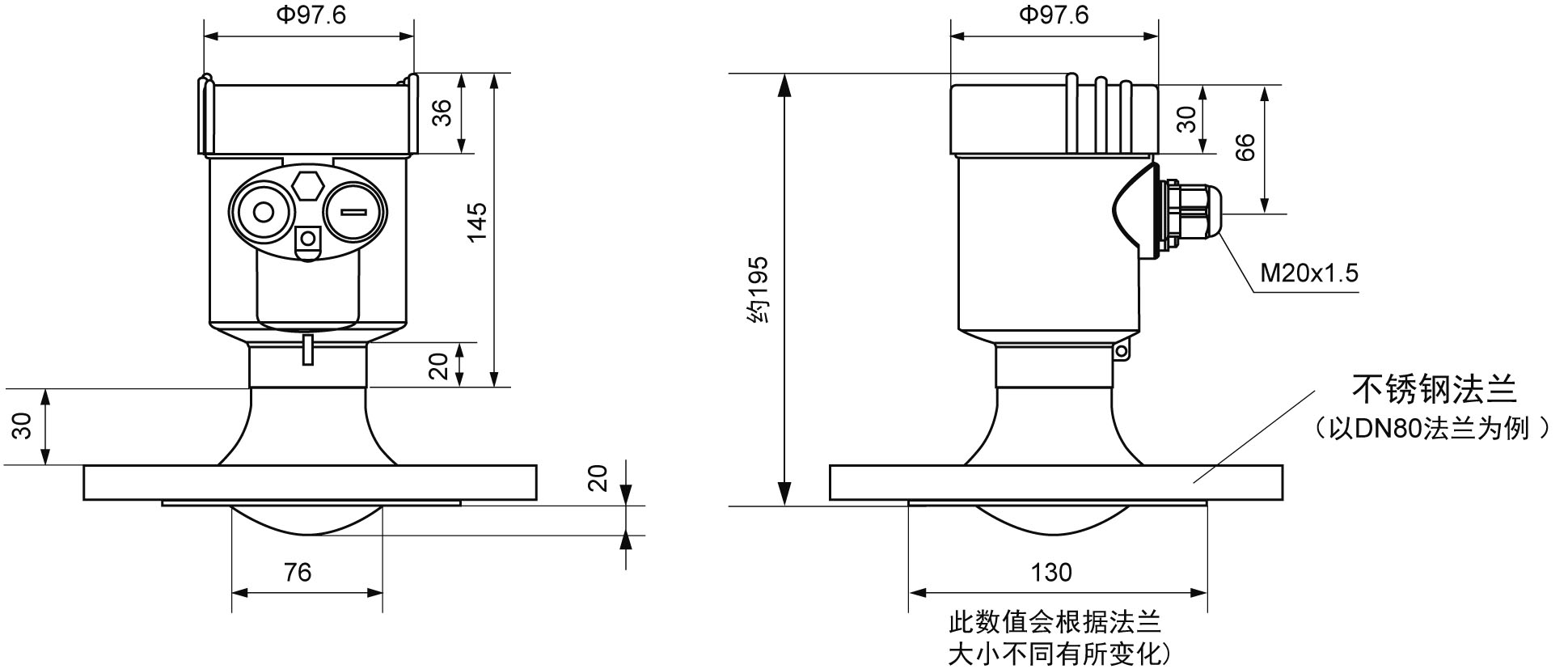

    外观尺寸 Appearance of size


    13

    标准型

    15.22

    高温型

    技术参数 Technical parameters

    过程链接 法兰
    材质 304不锈钢、PP
    外壳 外壳和外壳之间的密封 硅橡胶
    外壳视窗 聚碳酸酯
    接地端子 不锈钢
    供电电压 四线制 标准型 （12~24）V DC
    功耗 max80mA DC24V/2W
    允许波纹 ＜100Hz Uss＜1V
    （100~100K）Hz Uss＜10mV
    双腔外壳 (198~242)V AC 四线制
    100V AC 四线制
    电缆参数 电缆入口/插头 1个M20x1.5电缆入口
    1个盲堵M20×15
    接地端子 导线横截面2.5mm2
    输出参数 输出信号 （4~20）mA/RS485Modbus
    分辨率 1mm
    故障信号 电流输出不变；20.5mA;22mA;3.9mA
    积分时间 (0~20)s，可调
    盲区 0.1m/0.2m/0.3m
    最大测量间隔 150米
    测量间距 大约1秒（取决于参数设置）
    调整时间 大约1秒（取决于参数设置）
    调整时间工作存储及运输温度
    		 （-40~80）℃
    过程温度
    		 HBRD-FMF11 -40~80℃
    HBRD-FMF12 -40~110℃
    HBRD-FMF13 -40~110℃
    HBRD-FMF15 -40~200℃
    HBRD-FMF21 -40~110℃
    相对湿度
    		 ＜95%
    压力
    		 Max2.5MPa
    耐震
    		 机械震动10m/s2,(10~150)Hz

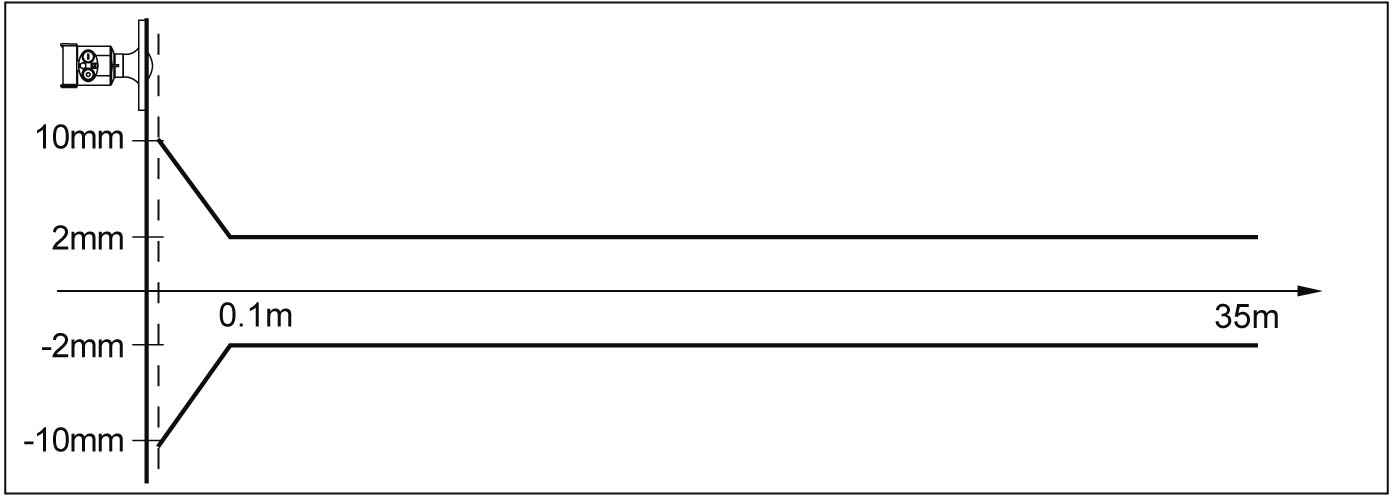

    仪表线性 Instrument linearity

    13.1

    安装要求 Installation requirements

    仪表在安装时避免安装在入料口的上方，尽量避开各种影响信号的物体，如搅拌桨等


    ● 在极端复杂的工况下，以雷达安装点为中心，半径20cm的区域内没有任何障碍物，仪表即可正常工作。

    尊龙凯时-人生就是搏产品安装要求


    尊龙凯时-人生就是搏产品安装要求

    有不能安装在入料口上方，仪表下方不能有障碍物

    尊龙凯时-人生就是搏产品安装要求

    在极端复杂的工况下，以雷达安装点为中心，半径20cm的区域内没有任何障碍物，仪表即可正常工作。
