    • HBRD-FMW21
    HBRD-FMW21S 调频雷达物位计

    测量介质：固体

    测量范围： 0.1m~30m /0.3 ~150m

    过程连接： 法兰≥DN80

    过程温度： -40～80℃

    过程压力： -0.1～0.3 MPa

    天线尺寸： 76mm透镜天线

    天线材质： PTFE

    精    度： ±5mm

    防护等级： IP67

    中心频率： 80GHz

    发 射 角： 3°

    电    源：两线制/DC24V 四线制/AC220V 六线制/DC12-24V

    外    壳：铝/塑料/不锈钢

    信号输出：两线制/4...20mA/HART协议 四线制/4...20mA/HART协议 六线制/4...20mA/RS485/Modbus协议

    在线咨询
    全国热线

    400-1610-067

    产品概述 Product overview

    HBRD-FMW 系列传感器是80G调频雷达式物位测量仪表，测量距离可达150米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于高温高压等环境固体的测量。

    尊龙凯时-人生就是搏雷达物位计产品

    产品原理 The product principle

    调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差 δ f 与介质表面的距离 R 成一定比例关系： R= C （速度） *δ f （频率差） /2/ K （ 调频斜率）。因为光速 C和调频斜率 K 已知，因此估算出频率差 δ f ， 便可得到雷达安装位置料面的距离 R ，再通过已知的罐体总高，减去雷达到料面的空间距离（简称空高），得出料位的高度。

    原理

    防护等级 Protection grade

    尊龙凯时-人生就是搏

    本仪表完全满足防护等级IP66/67的要求，请确保电缆密封头的防水性。如图
    如何确保安装满足IP67的要求：
    请确保密封头未受损。
    请确保电缆未受损。
    请确保所使用的电缆符合电气连接规范的要求。
    在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
    请拧紧电缆密封头，见②
    请将未使用的电气接口用盲堵堵紧，见③

    咨询热线：400-161-0067

    立即咨询

    产品规格 Product specificatioN

    resource/images/f492f240590a4df88ad0d5d7940ac1c4_16.jpg

    测量介质：固体
    测量范围：  0.1m~30m /0.3 ~150m
    过程连接： 法兰≥DN80
    过程温度：   -40～80℃
    过程压力： -0.1～0.3 MPa
    精       度： ±5mm
    防护等级：IP67
    中心频率：80GHz
    电源：两线制(DC24V)/ 四线制(AC220V)/六线制(DC12V~24V)
    外壳：铝/塑料/不锈钢
    信号输出：二线制4...20mA/HART协议/四线制4...20mA /RS485 Modbus

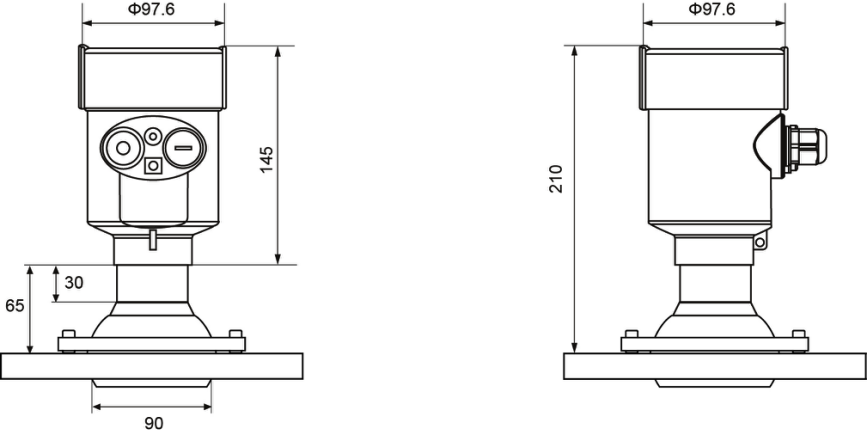

    外观尺寸 Appearance of size

    resource/images/f492f240590a4df88ad0d5d7940ac1c4_6.png


    技术参数 Technical parameters

    过程链接

    法兰 /材质PP、PTFE、不锈钢、不锈钢 +PTFE翻边

    材质

    铸铝/ 不锈钢/ 塑料ABS

    外壳 外壳和外壳之间的密封 硅橡胶
    外壳视窗 聚碳酸酯
    接地端子 不锈钢
    供电电压 四线制 标准型

    (198～242)V AC

    功耗 max80mA DC24V/2W
    允许波纹 ＜100Hz Uss＜1V
    （100~100K）Hz Uss＜10mV
    双腔外壳

     (15-28) V DC

    		四线制
    100V AC 四线制
    电缆参数 电缆入口/插头 1个M20x1.5电缆入口
    1个盲堵M20×15
    接地端子 导线横截面2.5mm2
    输出参数 输出信号 （4~20）mA/RS485Modbus
    分辨率 1mm
    故障信号 电流输出不变；20.5mA;22mA;3.9mA
    积分时间 (0~20)s，可调
    盲区 0.1m/0.2m/0.3m
    最大测量间隔 150米
    测量间距 大约1秒（取决于参数设置）
    调整时间 大约1秒（取决于参数设置）
    调整时间工作存储及运输温度
    		 （-40~80）℃
    过程温度
    		 HBRD-FMW11S

    -40～100℃

    HBRD-FMW11

    -40～80℃

    HBRD-FMW12

    -40～100℃

    HBRD-FMW13

    -40～120℃/-40-110℃(螺纹连接)

    HBRD-FMW14 -40~200℃
    相对湿度
    		 ＜95%
    压力
    		 Max2.5MPa
    耐震
    		 机械震动10m/s2,(10~150)Hz


    仪表线性 Instrument linearity

    resource/images/f492f240590a4df88ad0d5d7940ac1c4_8.jpg

    安装要求 Installation requirements

    仪表在安装时避免安装在入料口的上方，尽量避开各种影响信号的物体，如搅拌桨等


    ● 在极端复杂的工况下，以雷达安装点为中心，半径20cm的区域内没有任何障碍物，仪表即可正常工作。

    尊龙凯时-人生就是搏产品安装要求


    尊龙凯时-人生就是搏产品安装要求

    有不能安装在入料口上方，仪表下方不能有障碍物

    尊龙凯时-人生就是搏产品安装要求

    在极端复杂的工况下，以雷达安装点为中心，半径20cm的区域内没有任何障碍物，仪表即可正常工作。

    热品推荐 / Hot product
    HBRD906 26G雷达物位计「防腐型」高温智能

    HBRD906 26G雷达物位计「防腐型」高温智能

    应用：卫生型液体存储容器、强腐蚀性容器测量范围：20米过程连接：法兰过程温度：-40～130℃(标准型)/-40～200℃(高温型)过程压力：-0.1～4.0MPa精度：±3mm防护等级：IP67频率范围：26GHz电源：两线制(DC24V)/四线制(DC24V/AC220V)防爆等级：ExiaⅡCT6Ga/ExdIICT6Gb外壳：铝单腔/铝双腔/塑料/不锈钢单腔信号输出：4...20mA/HART(两线/四线)/RS485Modbus
    HBRD802 6G雷达物位计「防腐型」智能

    HBRD802 6G雷达物位计「防腐型」智能

    适用介质：液体，特别适合强腐蚀性液体应用：具有压力的液位测量；污水液位测量；挥发性大的酸碱液位测量；浆料料位测量防爆认证：ExiaIICT6Ga/ExdIICT6Gb测量范围：20m天线：棒式天线(PTFE)频率：6GHz过程温度：-40～130℃(标准型)/-40～180℃(高温型)测量精度：±10mm过程压力：(-0.1～1.6)MPa信号输出：(4～20)mA/HART现场显示：四位LCD可编程电源：两线制(DC24V)四线制(DC24V/AC220V)重复性：±1mm外壳：铝单腔/铝双腔/塑料/不锈钢单腔过程连接：翻边法兰
    HBRD801 6G雷达物位计「防腐型」智能型

    HBRD801 6G雷达物位计「防腐型」智能型

    适用介质：液体，微腐蚀性液体应用：污水液位测量；挥发性小的酸碱液位测量；浆料料位测量防爆认证：ExiaIICT6Ga/ExdIICT6Gb测量范围：20m天线：棒式天线(PP/PTFE)频率：6GHz过程温度：(-40～130)℃测量精度：±10mm过程压力：(-0.1～0.3)MPa信号输出：(4～20)mA/HART现场显示：四位LCD可编程电源：两线制(DC24V)四线制(DC24V/AC220V)重复性：±1mm外壳：铝单腔/铝双腔/塑料/不锈钢单腔过程连接：法兰(选配)/螺纹
    HBRD-FMF11 调频雷达物位计「防腐型」

    HBRD-FMF11 调频雷达物位计「防腐型」

    测量介质：液体测量范围：0.05m~30m过程连接：G1½A/1½NPT螺纹/法兰≥DN50过程温度：-40～80℃过程压力：-0.1～0.3MPa发射角：7°天线尺寸：32mm透镜天线天线材质：PTFE精度：±2mm防护等级：IP67中心频率：123GHz电源：二线制/DC24V四线制/DC12~24V四线制/AC220V外壳：铝/塑料/不锈钢信号输出：二线制/4...20mA/HART协议四线制4...20mA/RS485Modbus
